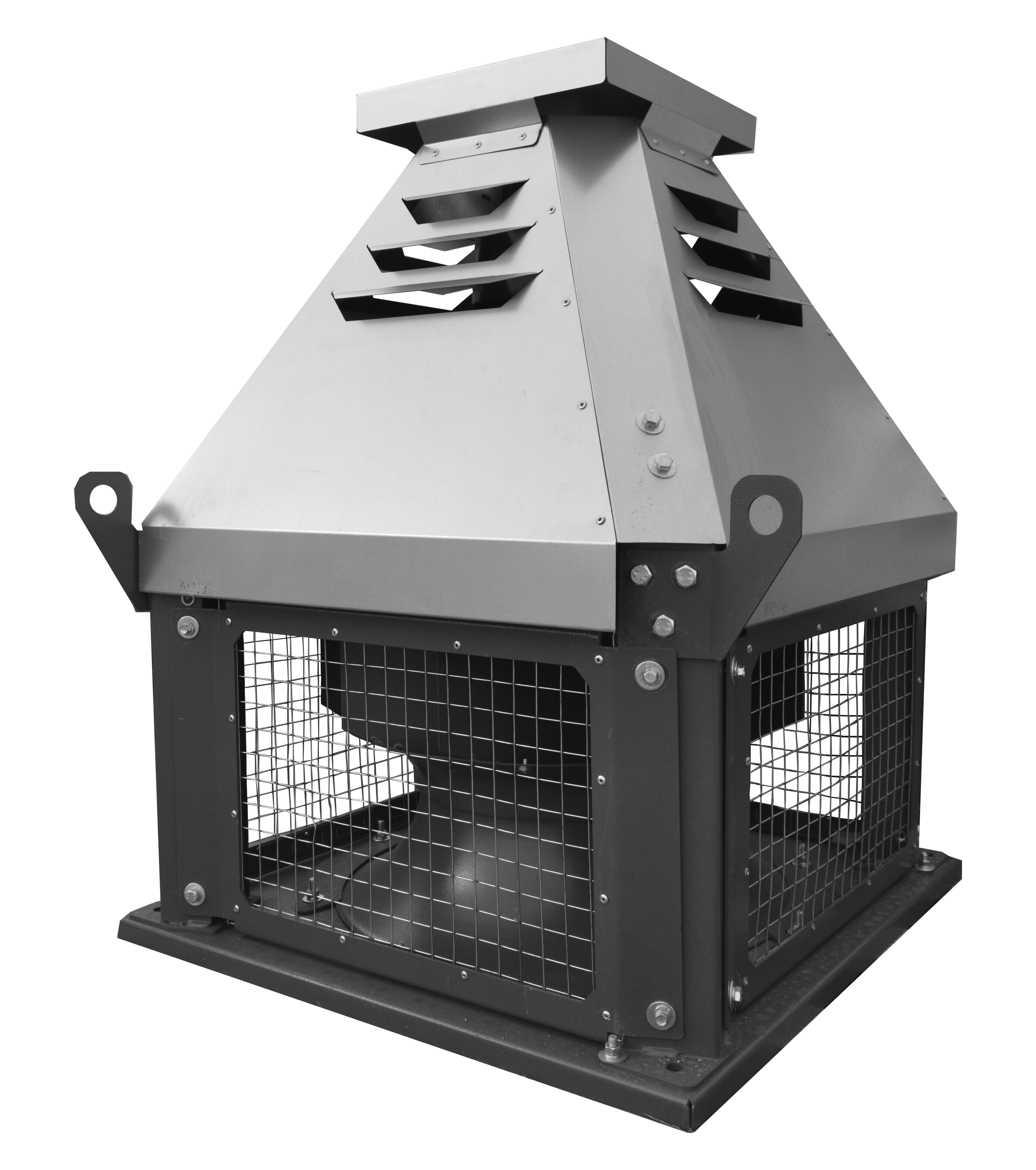

Вентилятор крышный ВКР
Вентилятор крышный ВКР — 372 позиции с различающимися рабочими параметрами и исполнениями. Серия находится в разделе Крышные вентиляторы. Крышные вентиляторы устанавливают на кровле для вытяжных систем и подбирают вместе с узлом прохода, основанием и защитными элементами.
- Мощность двигателя: 0,18–37 кВт
- Частота вращения: 750–3 000 об/мин
- Типоразмер рабочего колеса: 315–1 250 мм
- Индексы исполнения: К1, В и ВК1
Вентилятор крышный ВКР: параметры и доступные исполнения
В таблицу включены только характеристики, реально заполненные в карточках этой серии. Если параметр не указан, его необходимо уточнить по паспорту или у специалиста до оформления заказа.
Сводные характеристики серии
Диапазоны и варианты рассчитаны по заполненным свойствам опубликованных товаров раздела и его вложенных категорий.
| Мощность двигателя | 0,18–37 кВт |
|---|---|
| Частота вращения | 750–3 000 об/мин |
| Типоразмер рабочего колеса | 315–1 250 мм |
| Индексы исполнения | К1, В и ВК1 |
| Материалы и исполнения | Нержавеющая сталь, Углеродистая сталь и Разнородные металлы |
| Рамы и габариты | Габарит двигателя 160, Габарит двигателя 132, Габарит двигателя 71, Габарит двигателя 80, Габарит двигателя 112, Габарит двигателя 63, Габарит двигателя 100 и Габарит двигателя 200 |
В 372 карточках серии «Вентилятор крышный ВКР» указаны следующие ориентиры: мощность двигателя — 0,18–37 кВт, частота вращения — 750–3 000 об/мин, типоразмер рабочего колеса — 315–1 250 мм и индексы исполнения — К1, В и ВК1. Конкретное сочетание параметров проверяют в карточке выбранного исполнения: крайние значения диапазона не обязательно встречаются в одной модели.
Как выбрать подходящее исполнение «Вентилятор крышный ВКР»
- Определите рабочую точку вытяжной системы.
- Сверьте типоразмер вентилятора и монтажного основания или стакана.
- Уточните направление выброса, ветровые и климатические условия эксплуатации.
- Проверьте материал, температурное исполнение, напряжение и доступ для обслуживания на кровле.
Что проверить перед заменой или заказом
Монтажный стакан, клапан, поддон и другие элементы проверяют по серии и типоразмеру, а несущую способность основания — по проекту. При замене существующего агрегата дополнительно сверяют присоединительные размеры, положение патрубков, направление вращения, массу и характеристики электродвигателя.
Что указать для технического подбора
Чтобы сократить количество уточнений, приложите исходные данные проекта или паспорт заменяемого оборудования и укажите:
- расход и давление
- серия и типоразмер
- тип кровли и монтажного основания
- температура среды
- необходимые комплектующие
