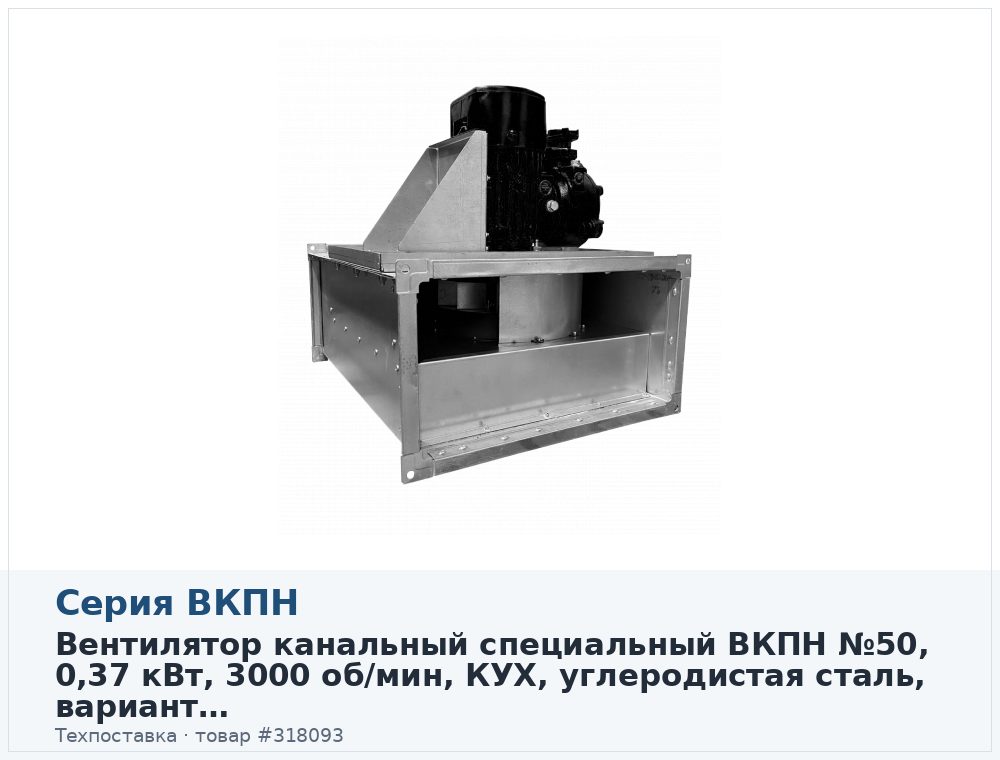

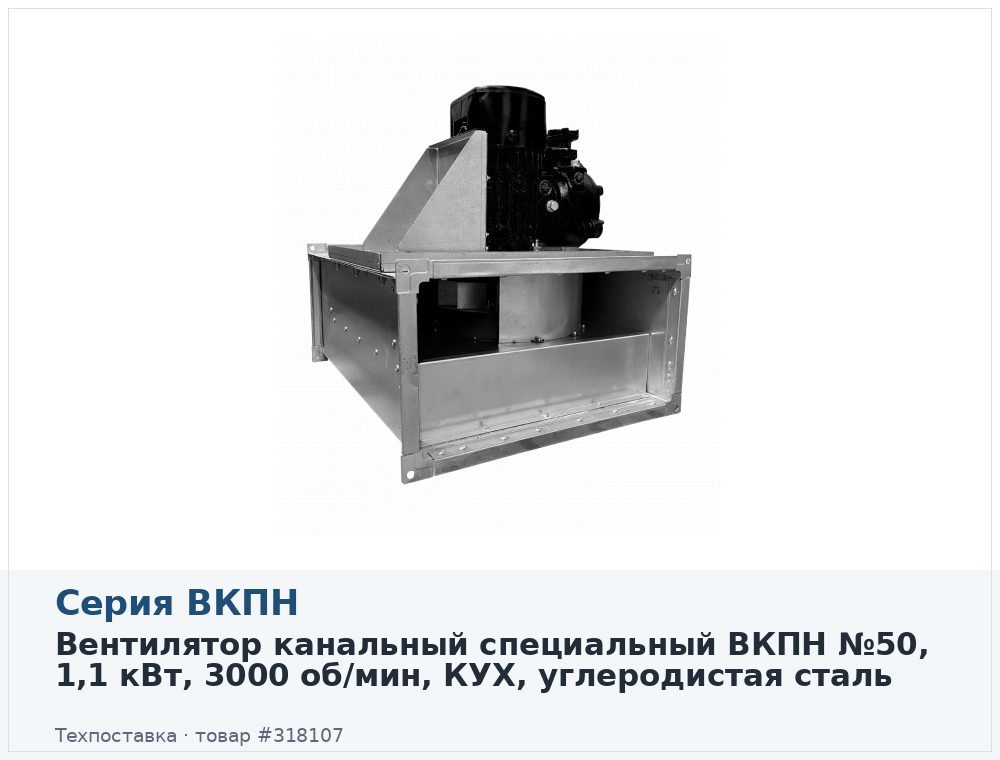

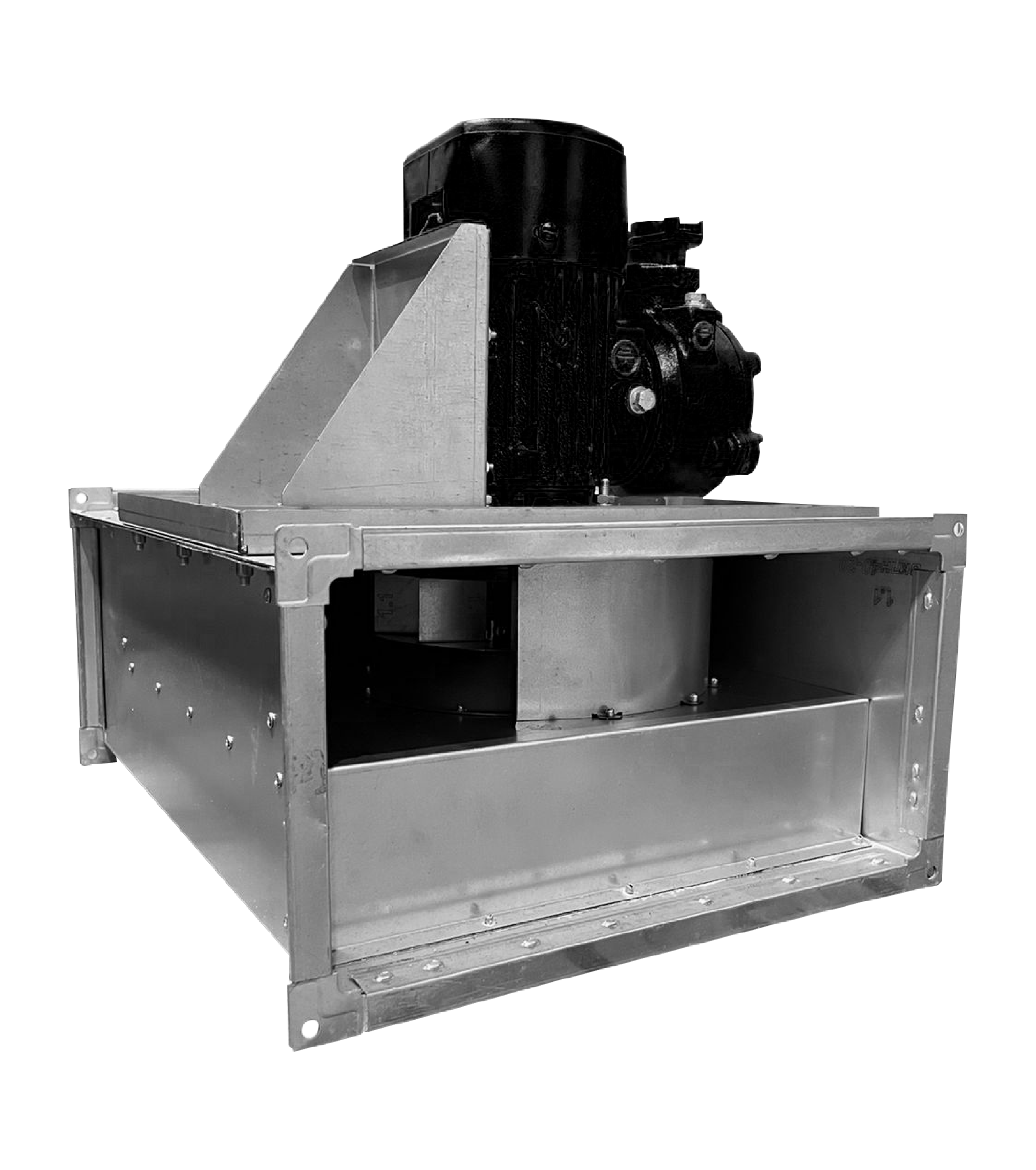

Вентилятор канальный специальный ВКПН
- 1
- 2
Вентилятор канальный специальный ВКПН — 70 позиций с различающимися рабочими параметрами и исполнениями. Серия находится в разделе Канальные вентиляторы. Канальные вентиляторы встраивают непосредственно в круглые или прямоугольные воздуховоды компактных приточных и вытяжных систем.
- Максимальный расход воздуха: 1 200–14 400 м³/ч
- Максимальное давление: 180–1 400 Па
- Мощность двигателя: 0,12–4 кВт
- Частота вращения: 1 500–3 000 об/мин
Вентилятор канальный специальный ВКПН: параметры и доступные исполнения
В таблицу включены только характеристики, реально заполненные в карточках этой серии. Если параметр не указан, его необходимо уточнить по паспорту или у специалиста до оформления заказа.
Сводные характеристики серии
Диапазоны и варианты рассчитаны по заполненным свойствам опубликованных товаров раздела и его вложенных категорий.
| Максимальный расход воздуха | 1 200–14 400 м³/ч |
|---|---|
| Максимальное давление | 180–1 400 Па |
| Мощность двигателя | 0,12–4 кВт |
| Частота вращения | 1 500–3 000 об/мин |
| Напряжение | 220–380 В |
| Ширина канала | 40–100 мм |
| Высота канала | 20–50 мм |
| Индексы исполнения | К1, КУХ, В и ВК1 |
| Варианты модели | 2D-2, 2D-2,5, 2D-2,8, 2D-2,25, 2D-3,15, 2D-3,55, 4D-2,5 и 4D-2,8 |
| Материалы и исполнения | Нержавеющая сталь, углеродистая сталь и разнородные металлы |
| Рамы и габариты | 500x300, 500x250, 600x350, 800x500, 400x200, 700x400 и 1000x500 |
| Особенности комплектации | коррозионностойкое исполнение, кухонное исполнение, взрывозащищенное исполнение, разнородные металлы и взрывозащищенное коррозионностойкое исполнение |
В 70 карточках серии «Вентилятор канальный специальный ВКПН» указаны следующие ориентиры: максимальный расход воздуха — 1 200–14 400 м³/ч, максимальное давление — 180–1 400 Па, мощность двигателя — 0,12–4 кВт и частота вращения — 1 500–3 000 об/мин. Конкретное сочетание параметров проверяют в карточке выбранного исполнения: крайние значения диапазона не обязательно встречаются в одной модели.
Как выбрать подходящее исполнение «Вентилятор канальный специальный ВКПН»
- Сопоставьте требуемые расход и давление с аэродинамической кривой модели.
- Уточните форму и фактическое сечение воздуховода либо присоединительный типоразмер.
- Проверьте допустимое монтажное положение, доступ к обслуживанию и требования по шуму.
- Сверьте напряжение, регулирование скорости, температуру воздуха и необходимую комплектацию.
Что проверить перед заменой или заказом
Для канального вентилятора особенно важны сопротивление сети, присоединительные размеры и акустические требования в точке установки. При замене существующего агрегата дополнительно сверяют присоединительные размеры, положение патрубков, направление вращения, массу и характеристики электродвигателя.
Что указать для технического подбора
Чтобы сократить количество уточнений, приложите исходные данные проекта или паспорт заменяемого оборудования и укажите:
- расход и давление
- сечение воздуховода
- напряжение
- температура воздуха
- ограничения по шуму и монтажу
