Провод неизолированный

Что это такое?
Неизолированный (или «голый») провод — это электрический провод, токопроводящая жила которого не имеет защитного изоляционного покрытия. В отличие от изолированных проводов и кабелей, его применение основано на том, что функцию изоляции обеспечивают другие конструктивные элементы — воздушный промежуток между проводами и опорами или специальные изоляторы . Основная сфера его применения — воздушные линии электропередачи (ЛЭП), контактные сети электрифицированного транспорта, а также заземляющие устройства и токопроводы внутри помещений при соблюдении строгих мер безопасности .

Из чего делают и какие бывают?
Материал и конструкция жилы определяют свойства и назначение провода. Наиболее распространены три основных типа неизолированных проводов :

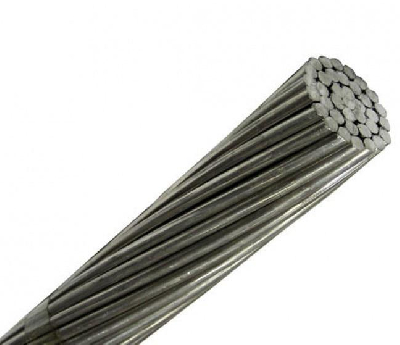

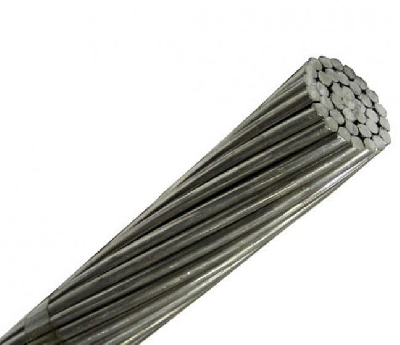

• Алюминиевые провода (марка А, АН, АЖ, АКП): Легкие, устойчивые к коррозии, но имеют меньшую механическую прочность. Их преимущество — малый вес, что критически важно для подвески на опорах ЛЭП. Провода АН и АЖ изготавливаются из алюминиевых сплавов (системы алюминий-кремний-магний) и обладают повышенной прочностью . Провод АКП отличается заполнением межпроволочного пространства нейтральной смазкой для защиты от коррозии в агрессивных средах .

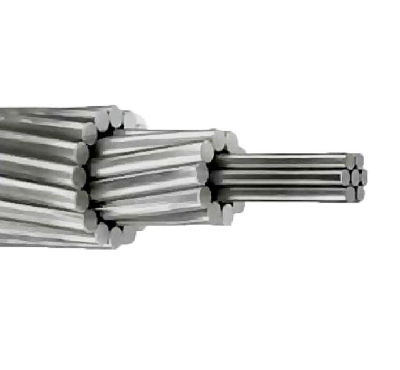

• Сталеалюминиевые провода (марка АС, АСК, АСКП, АСКС): Комбинированная конструкция, где стальной сердечник (из оцинкованных стальных проволок) обеспечивает высокую механическую прочность на разрыв, а внешние повивы из алюминиевых проволок — отличную проводимость. Это наиболее распространенный тип для магистральных ЛЭП . Модификации с индексами «К», «КП», «КС» имеют дополнительную антикоррозионную защиту в виде смазки или изолирующих лент .
• Медные провода (марка М): Обладают самой высокой электропроводностью, но значительно дороже и тяжелее алюминиевых. Применяются реже, в основном для специальных целей, например, в сетях с повышенными требованиями к надежности .

По конструкции провода могут быть однопроволочными (монолитными) и многопроволочными (скрученными из нескольких проволок для повышения гибкости). Существуют также особые категории, например, гибкие неизолированные провода (ГОСТ 26437-85), которые применяются для щеток электрических машин, антенн и в других электротехнических устройствах. Такие провода могут иметь различную степень гибкости и теплостойкости (до +300°С) . Технические характеристики неизолированных проводов для ЛЭП регламентируются ГОСТ 839-2019 .

Зачем и где это применяют?
Основное назначение неизолированных проводов — передача электроэнергии на расстояние по воздуху. Провода марок А, АС и М используются для строительства и реконструкции воздушных линий электропередачи (ЛЭП) всех классов напряжения: от низковольтных (0,4 кВ) распределительных сетей до магистральных линий сверхвысокого напряжения . Они подвешиваются на опорах с помощью изоляторов и арматуры, где изоляцию обеспечивает воздушный промежуток . Кроме того, такие проводники применяются в системах электрификации железных дорог (контактная сеть), в качестве неизолированных защитных проводников (заземления) в электроустановках, а также в подводных силовых кабелях и системах передачи постоянного тока высокого напряжения (HVDC). Для районов с агрессивной средой (морские побережья, промышленные зоны) существуют специальные коррозионно-стойкие модификации — АКП, АСКП, АСКС .

Интересный факт:
Несмотря на то, что электропроводность алюминия примерно в 1,7 раза ниже, чем у меди, его плотность почти в 3,5 раза меньше. Это означает, что при одинаковом весе алюминиевый провод может иметь большее сечение и, как следствие, проводить ток лучше медного. Именно это свойство сделало алюминий незаменимым для магистральных ЛЭП, где вес проводов имеет решающее значение. При этом срок службы качественных проводов марок А, АС и М достигает 45 лет, а гарантийный срок эксплуатации составляет 4 года с момента ввода в эксплуатацию . В системах заземления важно помнить, что прокладка в земле алюминиевых неизолированных проводников не допускается. Интересно, что существуют также термостойкие сталеалюминиевые провода (марок АТ1С, АТ2С), способные работать при температурах более 90°C в течение всего срока службы .
