Провод плоский для внутренней электропроводки

Что это такое?

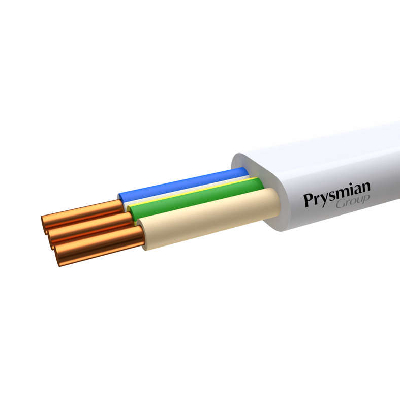

Плоский провод для внутренней электропроводки — разновидность установочного провода, у которого изолированные жилы расположены параллельно в одной плоскости и заключены в общую ПВХ-оболочку. Такая конструкция делает его компактным, удобным для прокладки под штукатуркой, в кабель-каналах и тонких перегородках, позволяет экономить место при монтаже. Предназначен для стационарной прокладки в осветительных и силовых сетях переменного тока напряжением до 450/750 В частотой 400 Гц и постоянного тока до 1000 В.

Из чего делают и какие бывают?
Конструкция состоит из двух или трёх токопроводящих жил, уложенных параллельно, разделительного основания и общей изоляции.

• Медный провод (ППВ): жилы из меди, сечением от 1,5 до 10 мм² (а для многопроволочных исполнений до 95 мм²). Применяется в квартирах, домах и для большинства бытовых нужд.
• Алюминиевый провод (АППВ): жилы из алюминия, сечением от 2,5 до 6 мм² (монолитные). Используется в старых домах, для освещения и неответственных линий. Провод плоский, но с алюминиевыми жилами — более бюджетный вариант.

Изоляция выполнена из ПВХ-пластиката, устойчивого к влаге и химическим воздействиям, не распространяет горение при одиночной прокладке. Жилы в проводах — монолитные (цельнотянутые).
Важно понимать разницу между этими проводами и устаревшим ПУНП, который был снят с производства.

Зачем и где применяют?
Плоские провода используют для скрытой (в штробах, под штукатуркой) и открытой (в кабель-каналах, трубах, по стенам) проводки в жилых, офисных и промышленных помещениях.

• Для освещения — сечение 1,5 мм² (допустимый ток до 18 А).
• Для розеток — сечение 2,5 мм² (допустимый ток до 25 А).
• Для мощных потребителей (электроплиты, проточные водонагреватели) — сечение от 4–6 мм² (ток до 32 А).

Алюминиевые аналоги (АППВ) используются для протяжённых линий и в неответственных цепях, но для новых квартирных проводок их применение ограничено правилами ПУЭ.

Интересный факт:
В СССР и 90-е годы самым популярным проводом для домашней проводки был ПУНП — провод универсальный плоский. С 2007 года его производство в России запрещено — он не соответствовал техническим условиям по толщине изоляции и фактическому сечению жил. Иногда его всё ещё можно найти на рынке, но использовать ПУНП для современной проводки рискованно. Сегодня на смену ему пришли более надёжные и безопасные аналоги — плоские провода, изготовленные по ГОСТ.
