FTP
Что это такое?
Кабель FTP (Foiled Twisted Pair — «фольгированная витая пара») — это экранированный тип кабеля для передачи данных, который используется при построении локальных вычислительных сетей, структурированных кабельных систем (СКС) и для подключения интернета . В отличие от неэкранированного аналога UTP, кабель FTP имеет общий внешний экран из алюминиевой фольги, который защищает сигнал от внешних электромагнитных помех (EMI) и снижает собственное излучение кабеля .
Конструкция и виды

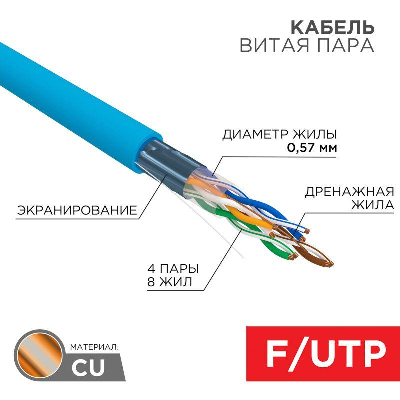

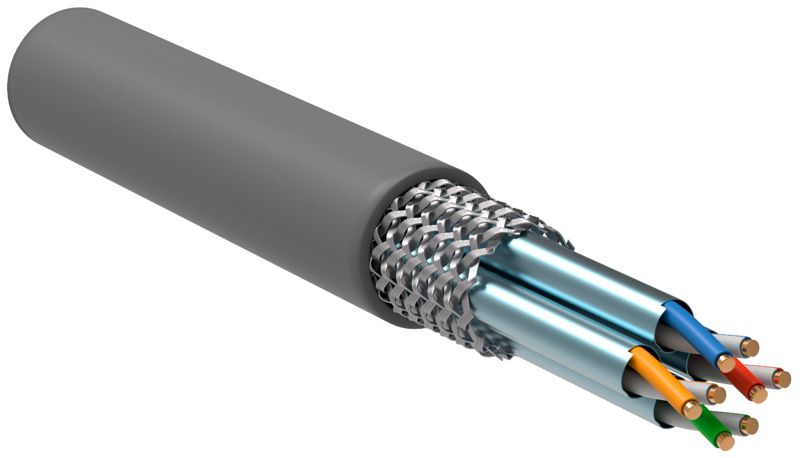

Базовая конструкция кабеля FTP включает несколько обязательных элементов :

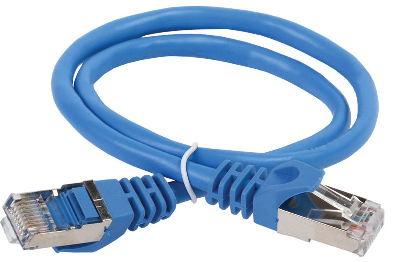

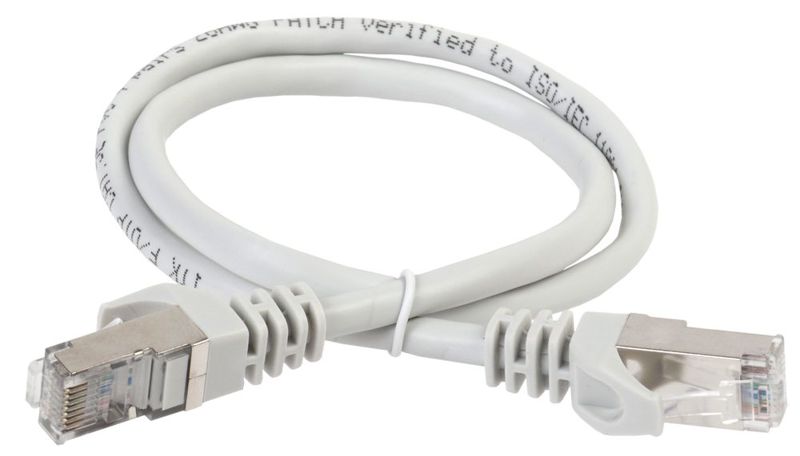

- Токопроводящие жилы — медные или биметаллические (CCA). Чаще всего используется 8 жил (4 пары), но встречаются кабели с 2, 16 и даже 25 парами . Диаметр жилы составляет 0,45-0,51 мм, что соответствует стандарту 24 AWG . Жилы могут быть однопроволочными (Solid) для стационарной прокладки или многопроволочными для изготовления гибких соединительных шнуров .
- Изоляция жил — выполняется из полиэтилена высокой плотности (HDPE) или полиолефина, толщиной от 0,18 мм .
- Скрутка — изолированные жилы попарно скручены с определенным шагом, снижающим перекрестные наводки между парами .
- Общий экран — алюминиевая фольга (AL/PET), наложенная поверх всех витых пар, обеспечивающая защиту от внешних помех .
- Дренажный провод — медный луженый проводник, обеспечивающий надежный электрический контакт для заземления экрана .
- Внешняя оболочка — для кабелей внутренней прокладки используется ПВХ (PVC), для наружной — полиэтилен (PE), устойчивый к ультрафиолету и перепадам температур .

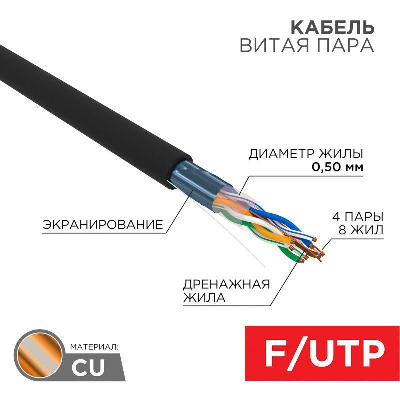

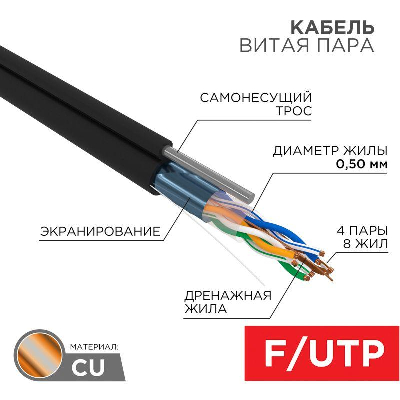

По типу исполнения кабели FTP делятся на два основных вида: для внутренней прокладки (indoor) с ПВХ-оболочкой, предназначенные для использования в офисах, квартирах и зданиях, и для наружной прокладки (outdoor) с полиэтиленовой оболочкой, часто оснащённые стальным тросом для подвески между опорами .
Категории и применение
Основными категориями кабеля FTP, используемыми в современных сетях, являются Cat.5e и Cat.6. Кабель категории 5e работает в частотном диапазоне до 100-125 МГц и поддерживает скорость передачи данных до 1 Гбит/с (1000BASE-T) . Категория Cat.6 работает на частоте до 250 МГц и способна обеспечивать скорость до 10 Гбит/с на расстояниях до 55 метров .
Кабели FTP применяются в условиях, где присутствуют электромагнитные помехи: при прокладке рядом с силовыми кабелями, в общих кабельных лотках, в промышленных цехах с работающим оборудованием, в офисах и центрах обработки данных (ЦОД) . Также они используются для организации IP-телефонии, подключения IP-камер видеонаблюдения и систем контроля доступа . Максимальная длина сегмента кабеля для передачи данных составляет 100 метров .
Интересный факт

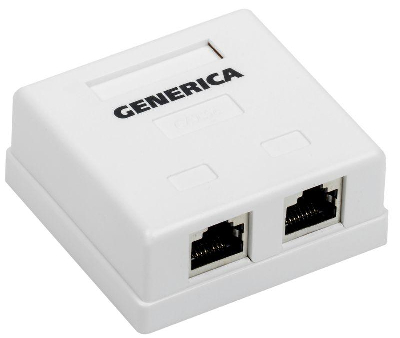

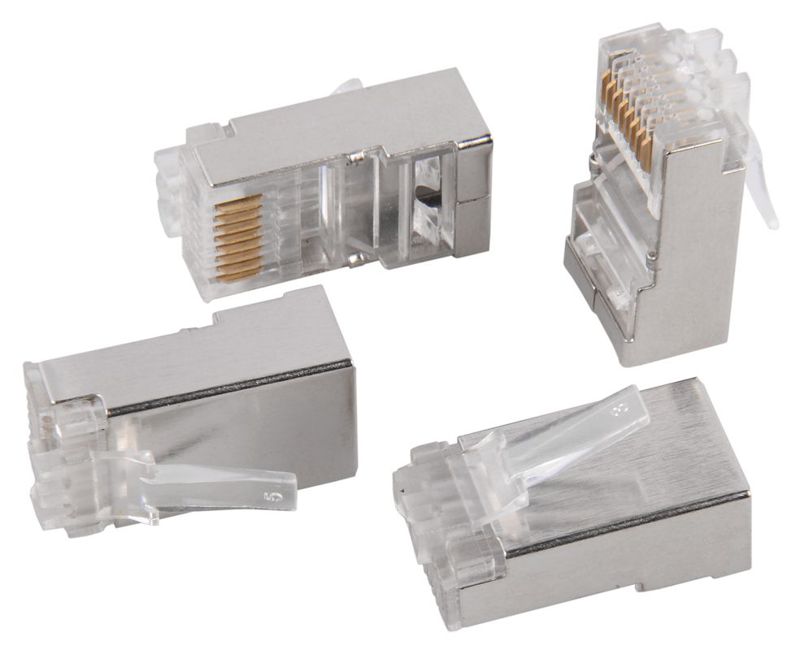

Для полноценной работы экранированной системы необходимо использовать экранированные компоненты на всей протяжённости линии: патч-панели, розетки RJ-45 и коннекторы . Кроме того, экран кабеля требует обязательного заземления, иначе он сам может стать антенной, собирающей помехи. При монтаже важно следить за целостностью экрана по всей длине кабеля, так как повреждения (растяжение, изгиб, разрыв фольги) ведут к снижению устойчивости к помехам и ухудшению качества сигнала .
